SWEDTURN ST 1200
Ett tillförlitligt svarvsystem med kapacitet; Ø1200 upp till längd 800mm
ST 1200
ST 1200 är framtagen för korta detaljer. Levereras med chuck eller palletsystem. Standard frässpindel- enheten har Z-, B- & C2-axel, kan förses med Y-axel.
Highlights
Svarvkapacitet
Avstånd spindel-Dubbdocka 2-axlig...............................................mm 1000
Sving diameter max..........................................................................mm 1200
Svarvbar diameter max....................................................................mm 1200
Max detaljlängd vilken kan bli bearbetad......................................mm 800
Spindeldocka
Effekt huvudmotor AC 100% /60%(option)....................................kW 40 /50 (60/71*)
Max vridmoment huvudmotor 100%/60% (option)......................Nm 4000/5000 (6000/6900*)
Varvtalssområde med fullt vrid (option).........................................rpm 150-2000 (100-1500*)
Spindeldiameter främre lager..........................................................mm 170 (260*)
Chuck diameter..................................................................................mm 500-
Verktygsbärare med B-axis
Verktygssystem..................................................................................Capto C6
Antal drivna verktyg*........................................................................1
Verktygsdrift effekt/varvtal...............................................................kW/rpm 47/7000
Positioner I verktygsmagasin...........................................................46
Max. verktygs vikt..............................................................................kg 12
Max. verktygs diameter....................................................................mm 80
Max. verktygs längd..........................................................................mm 300
Släde rörelse
X/Z/Y*..................................................................................................mm 800/1500/100
Snabbtransport X/Z/Y*.....................................................................m/min 20/20/10*
Pinoldocka
Pinolrörelse, hydraulisk.....................................................................mm 150
Max pinoltryck....................................................................................daN 3000
Maskinvikt...........................................................................................kg 16500
Styrsystem..........................................................................SIEMENS Sinumerik 840D (Shopturn*)
Applikationer
En av våra stora styrkor är vår förmåga att anpassa både maskiner och funktioner efter dina specifika krav. Vi har ett omfattande bibliotek med hundratals kundanpassade lösningar. Hos oss på SMT står alltid kundens behov i centrum. Vi erbjuder flexibla och skräddarsydda maskinlösningar som möter de höga krav som ställs inom industrin – oavsett om det gäller svarvar, fräsmaskiner eller kompletta produktionssystem. Vi skapar kostnadseffektiva lösningar som levererar hög precision, maximal driftsäkerhet och lång livslängd = produktionssystem som kan växa i takt med din produktion.
Big Bore
ST500 Serien och ST1200 kan utrustas med BigBore-Spindeldockor för bearbetning av borrör, pålar och ledningsrör mot borr-/olje- och gasindustrin.
Tekniska Highlights:
-
Max spindelgenomgång: Ø265 eller Ø370 mm
-
Huvudchuck: Pneumatisk BigBore 3-backschuck SMW
-
Supportchuck: Manuell eller Pneumatisk BigBore 3-backschuck SMW
-
Pipe lengths 150mm – 12.000mm
Millturn
ST500/600/700 är möjligt att utrusta med fräspindel & full 5-axlig simultan bearbetningskapacitet.
En fräspindel om 18kW, med integrerad motorspindel betjänas av ett verktygsmagasin placerat på toppen av spindeldockan för att minimera verktygsväxlingstiden och utrymmesbehovet. Subspindel med 33kW, med chuckutrustning enligt kundens behov.
Tekniska Highlights:
-
Kapacitet Ø760 x 3800 mm
-
Upp till 71 kW 2-stegs växelåda på huvudspindel
-
Extra C-Axel drift vid behov
-
Subspindel 33kW med integrerad AC-Motor
-
Frässpindel om 18kW, 9000 V/min
-
B- and Y-Axel integrerad I bakre slid med ATC-Magasin
-
5-Axis simultan bearbetning
-
Främre verktygsrevolver för bearbetning av ytor till högpresion.
.jpg)
Axel/Vevsvarv
ST-Serien används runt om i världen för tung och precis bearbetning av olika typer av axlar. Maskinerna finns inom tung industri såsom bil-, försvars-, stål-, gruvindustri och aerospace. För tillverkning av vevaxlar, kamaxlar, drivaxlar, kolvstänger och hydraulcylindrar.
Tekniska Highlights:
-
Axellängder: 50 - 4000mm
-
Diameterspann: 10 – 700 mm
Vi erbjuder färdiga lösningar för laddsupport, mätutrustning och automation för obemannad produktion.
CPC

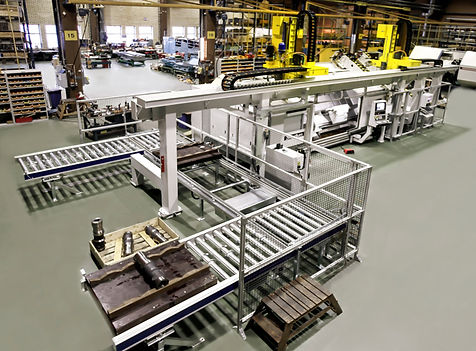

CPC är portalroboten för en obemannad produktion, effektivisera och lägg ansvaret för produktionen på SMTs tillförlitliga CPC-Robot.
Tekniska Highlights;
-
CPC-Kapacitet för arbetsstycken upp till: Ø600 / 2500 mm
-
Applicerbar på alla maskiner i ST-serien.
Det går att kombinera ATC och CPC-Robotarna på samma portal och maskinsystem för att maximera din kapacitet.
ATC
ATC, portalroboten för att obemannat byta avancerade och långa verktyg i bakre slid. Nödvändigt för kunder med många olika verktyg i ingrepp, långa svarvbommar och mycket avancerad invändig bearbetning. Ger även ökad effekt vid borrning och fräsning.
Tekniska Highlights;
-
Verktygslängder upp till 1000mm & max vikt om 100kg
-
Verktygsmagasin med plats för 37 st eller 74 st verktyg
-
Borr-/Fräskapacitet om 10 kW/9000 v/min
